案例分析
一、摘要
廊坊市第一中學該太陽能項目在為全校學生解決洗浴和飲用開水問題，采用太陽能+空氣源熱泵聯合供熱水，太陽能+開水機聯合供開水，既滿足學校用水需求，又響應國家所倡導的綠色環保政策的號召。廊坊市第一中學太陽能工程項目由我公司設計并安裝，包括太陽能熱水系統和太陽能開水系統兩大項。
二、前言
在廊坊市第一中學太陽能項目中，采用的是集中集熱集中儲熱的模式，在學校太陽能案例中屬于很典型的一種，廊坊市第一中學太陽能項目將成為我公司在廊坊地區的樣板工程，具有代表性。
首先，從安裝隊伍來說，本太陽能項目施工隊伍配置人員皆是我公司具有多年大型工程安裝經驗，曾承接過青藏鐵路拉薩火車站站房太陽能采暖系統的施工；太陽能專業知識非常豐富，個人素質非常高，從這一點出發，公司用心，學校放心。
北京源創易能新能源科技有限公司，是專業承接太陽能中央熱水系統，專業從事太陽能熱水系統產品研發、生產、銷售、安裝、服務為一體的國家級高新技術企業;先后實施了多項大型重點工程項目，如三河市格蘭香榭高層小區、邯鄲礦務局陶一煤礦、2008北京奧運會呼叫中心、中國援建尼泊爾自然保護基金會、淶水電極廠、武警警種指揮學院等。在行業中，廣受好評。從這一點出發，公司有信心，學校省心。
1、用水情況：
廊坊市第一中學是寄宿制學校，學生集中在宿舍洗浴間洗浴。故分別在南北宿舍樓各安裝一套15T太陽能熱水系統，以滿足全校學生洗浴用熱水。另外每棟宿舍樓分為男女兩個浴室，每間浴室各安裝IC卡淋浴噴頭15套。本系統按春、夏、秋、冬四季均使用太陽能系統洗浴進行設計，用水方式為全時供水。
學校太陽能開水系統共四組，南北宿舍樓各有兩組，每組各配置開水機兩臺，滿足學校學生日用開水需求。
2、項目建設內容：
?、偬柲軣崴到y(tǒng)安裝集熱器：南樓宿舍樓集熱器數量為TS47-1500-60型集熱器32套，總計真空管1920支，集熱面積198.4平方米；北樓宿舍樓集熱器數量為TS47-1500-60型集熱器32套，總計真空管1920支，集熱面積198.4平方米。整套太陽能熱水系統共計真空管3840支，總計集熱面積396.8平方米。
②太陽能開水系統安裝集熱器：南樓宿舍樓集熱器數量為TS47-1500-60型集熱器12套，總計真空管720支，集熱面積74.4平方米；北樓宿舍樓集熱器數量為TS47-1500-60型集熱器12套，總計真空管720支，集熱面積74.4平方米。整套太陽能開水系統共計真空管1440支，總計集熱面積148.8平方米。
?、郯惭b空氣源熱泵：TFS-SKR840D型空氣源熱泵4臺。
?、馨惭b水泵：水泵共計32臺。其中熱水系統8臺，開水系統24臺。
?、莅惭bIC卡淋浴噴頭：共60套。男女浴室各兩間，每間浴室各15套。
⑥安裝水箱：容積15m3不銹鋼儲熱水箱2臺，
?、甙惭b歸麗晶除垢器：日處理水16噸2臺，日處理水1噸4臺。
?、喟惭b開水機：8臺。
三、工程各大亮點
1、控制系統
控制系統根據廊坊市第一中學用水特點及要求，本項目太陽能控制系統具有以下特點：
(1)控制系統采用可編程智能控制、液晶屏顯示，以實現系統全自動、智能化控制(太陽能定溫放水、自動補水功能、溫控自動防凍、系統安全運行自動保護、輔助加熱系統的自動運行等)，無需專人管理，保證控制系統穩定、可靠地運行；液晶屏顯示界面友好，參數設置、修改方便，各種運行參數顯示一目了然。
2、太陽能集熱器
太陽能集熱器是太陽能熱水系統的核心元件，其性能的好壞直接決定了系統能否取得應有的效果。

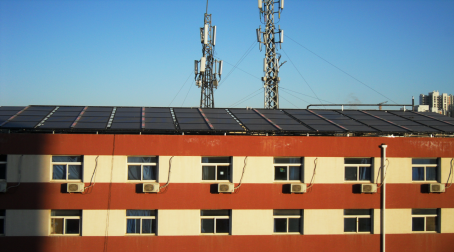

北樓集熱器安裝圖
3、太陽能水箱
(1)款式新穎，技術一流：
(2)安全衛生，經久耐用：
(3)安裝方便，任意組合：
(4)選材優異 防蝕抗裂
(5)制作精良，保溫優良、外形美觀：
4、輔助加熱設備空氣源熱泵
機組還具有如下特點：
低溫制熱功能好：低環溫熱泵機組可在-20℃的環境中正常供熱、結構結湊，換熱面積大，空氣流動阻力小，換熱效率高、泄漏率低、機組組合方便，選型靈活，互為備用，運行經濟、高溫出水，最高可達60℃、配件精良、換熱效率高、智能除霜、全電腦控制、低噪聲。
太陽能熱水系統工程每個系統均采用2臺TFS-SKR840D空氣源熱泵機組作為輔助能源，并聯連接，按需啟動，確保在陰雨天氣條件下熱水的供應。
5、IC卡水控系統
根據學校學生用水情況，南北宿舍樓各有兩個浴室，在每間浴室各設有15個淋浴噴頭，采用IC卡淋浴水控系統。學校通過智能IC卡控水收費系統，計時收費，科學的控制用水，可節約用水55%以上，避免了無謂的浪費；學生持卡洗澡，絕對的實行誰用水誰付費，多用多付費，少用少付的原則，合理公平得分配了用水，養成學生勤儉節約的習慣。
6、①廊坊市第一中學熱水系統，每年按285天使用太陽能將30噸15℃的水升溫到50℃，總共節約的能量為Q1=30 000×4.2×35×285=1256850MJ。陰雨天氣或陽光不足時，每年按80天使用空氣源熱泵將30噸15℃的水升溫到50℃，總共節約的能量為每年節約標準煤96.3噸，減排二氧化碳240.75噸。15年節約標準煤1444.5噸，減排二氧化碳3611.25噸。
